مكان المنشأ:
هونان
اسم العلامة التجارية:
Stron
إصدار الشهادات:
STS
رقم الموديل:
غشاء ذو أنبوبين

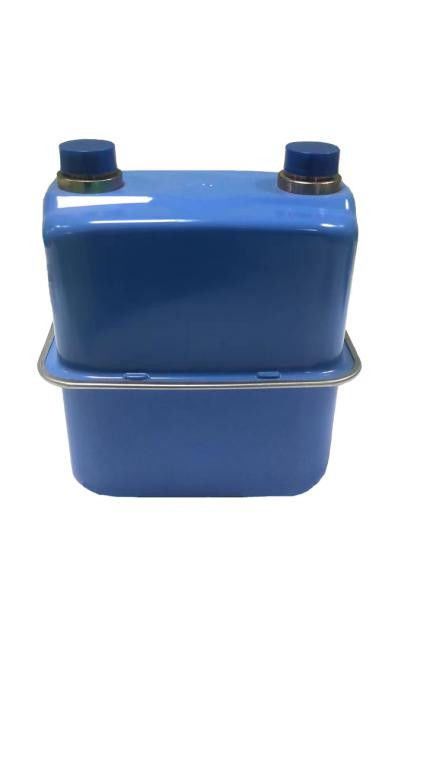

Atmos® ثنائي الأنابيب بطاقة IC عداد الغاز المدفوع مسبقًا بغشاء IG1.6S |IG2.5S |IG4S
سلسلة IGS هي عدادات غاز ائتمان تستخدم بطاقات IC المشفرة كناقل للبيانات ، وأنظمة IGS لدينا هي الأنسب لاحتياجات شركات توريد الغاز الطبيعي ، من خلال بطاقة IC لقراءة تدفق الغاز أو حالة العداد أو التشغيل غير الطبيعي للعداد و معلومات أخرى: يتيح ذلك للمشغل الحصول على البيانات ذات الصلة من العميل دون قراءة في الموقع.
العداد مناسب لجميع أنواع وسائط الغاز ، مثل: الغاز المنزلي ، والغاز الطبيعي ، والميثان ، وما إلى ذلك ، لذلك ، فإن نطاق التطبيق كبير ، وأكثر ملاءمة للمستخدمين ، وهو مكافئ لجدول متعدد الأغراض ، وبأسعار معقولة ومناسبة بشكل خاص ينسق نظام المعايرة المتكامل حركة الصمام فيما يتعلق بالتدفق الأمثل للغاز. يتم ضمان منحنيات الخطأ الخطي الممتازة حتى عند معدلات التدفق المنخفضة. تظل قيم Qmin مستقرة والمقاييس مقاومة للتلوث بسبب خصائص دوران الصمام الأمثل.
من أجل تزويد المستخدمين بمزيد من التأكيد ، تلبي عدادات الغاز الحاجز ذات الدفع المسبق لبطاقة IC Atmos متطلبات معايير EN1359: 1998 / A1: 2006 و OIML R137-1 (2012).
خصائص الأداء
■ وظيفة الدفع المسبق
■ غلاف فولاذي مجلفن مطلي بمسحوق لمقاومة التآكل القصوى
■ مقاومة الحريق (HTB) حتى 0.1 بار وفقًا للمواصفة EN1359
■ نظام متكامل لضبط منحنى الخطأ
■ استقرار طويل الأمد نتيجة استخدام أغشية عالية الجودة
■ قابل للتعديل مع نابض
■ اختياري: مانع التدفق العكسي
■ مادة الغلاف: لوح فولاذي مجلفن أو ألومنيوم مصبوب
■ وسائط الغاز: الغاز الطبيعي ، غاز المدينة ، الغاز الحيوي ، الغاز السائل ، غاز الميثان
■ وظيفة Overdrawing
■ وظيفة تلميح وتحذير
■ منع التداخل المغناطيسي
■ استقرار طويل الأمد نتيجة استخدام أغشية عالية الجودة
■ تعويض درجة الحرارة والضغط
■ اختياري: سعر غاز الدرج
البيانات الفنية Atmos® IG1.6S |IG2.5S |IG4S
| مقاس | IG1.6S | IG2.5S | IG4S |
| معدل التدفق الاسمي | 1.6 م 3 / ساعة | 2.5 م 3 / ساعة | 4 م 3 / ساعة |
| معدل التدفق الأقصى | 2.5 م 3 / ساعة | 4 م 3 / ساعة | 6 م 3 / ساعة |
| معدل التدفق الأدنى | 0.016 م 3 / ساعة | 0.025 م 3 / ساعة | 0.04 م 3 / ساعة |
| الحجم الدوري | 1.2 ديسم 3 | 1.2 ديسم 3 | 1.2 ديسم 3 |
| أقصى ضغط عمل | 0.5 بار | 0.5 بار | 0.5 بار |
| الحد الأقصى من فقدان الضغط | ≤ 2 ملي بار | ≤ 2 ملي بار | ≤ 2 ملي بار |
| القراءة القصوى | 99999.9998 | 99999.9998 | 99999.9998 |
| القراءة الدنيا | 0.0002 | 0.0002 | 0.0002 |
| درجة حرارة العمل | -20-55 | -20-55 | -20-55 |
| درجة حرارة التخزين | -30-60 | -30-60 | -30-60 |
| قيمة النبض | 0.01 أو 0.1 م3/نبض | 0.01 أو 0.1 م3/نبض | 0.01 أو 0.1 م3/نبض |
| فئة الدقة | فئة 1.5 | فئة 1.5 | فئة 1.5 |
| طاقة كهربائية شغالة | 4.5 / 6 فولت تيار مستمر | 4.5 / 6 فولت تيار مستمر | 4.5 / 6 فولت تيار مستمر |
| تيار هادئ | <20 uA | <20 uA | <20 uA |
| الحد الأقصى الحالي | <300 مللي أمبير | <300 مللي أمبير | <300 مللي أمبير |
| وزن | 2.2 كجم | 2.2 كجم | 2.2 كجم |
|
الخطأ: Qmin ≦ Q ≦ 0.1Qmax 0.1Qmax ≦ Q ≦ Qmax |
± 3 | ± 3 | ± 3 |
| ± 1.5 | ± 1.5 | ± 1.5 |
أبعاد مقياس الغاز بغشاء Atmos ® IG1.6S |IG2.5S |IG4S
| أ | 110 ± 0.50 مم | 130 ± 0.50 مم | |||
| ج | 218 ملم | 226 ملم | |||
| ب | M30 × 2-6 جم | G¾B | جي7/8ب | NPT¾ " |
