مكان المنشأ:
هونان
اسم العلامة التجارية:
Stron
إصدار الشهادات:
STS
رقم الموديل:
غشاء ذو أنبوبين

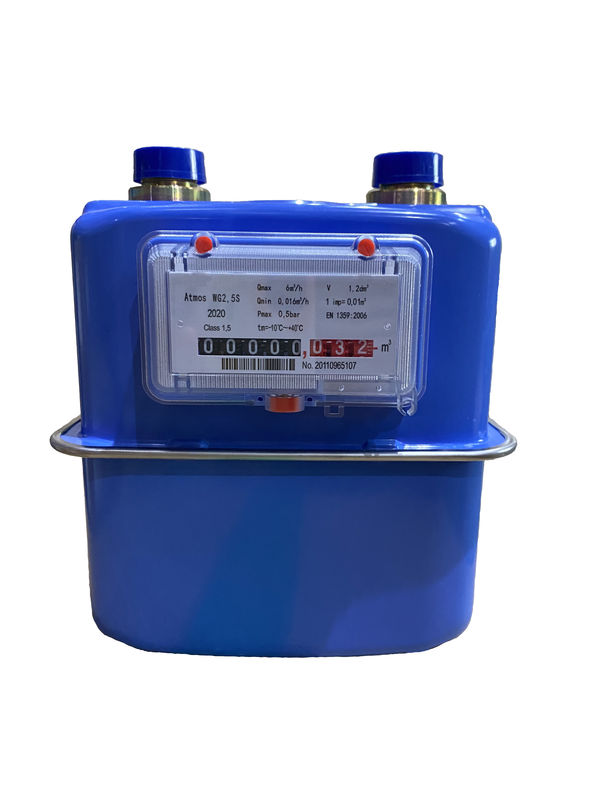

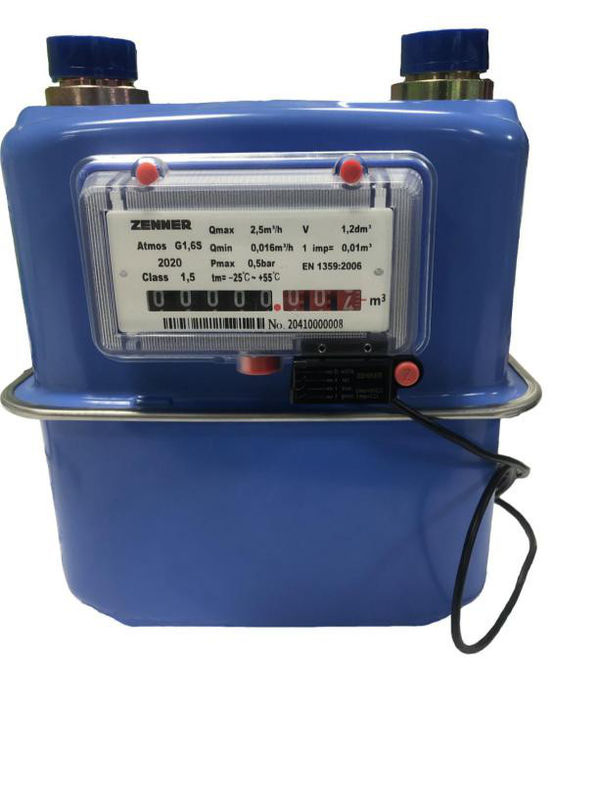

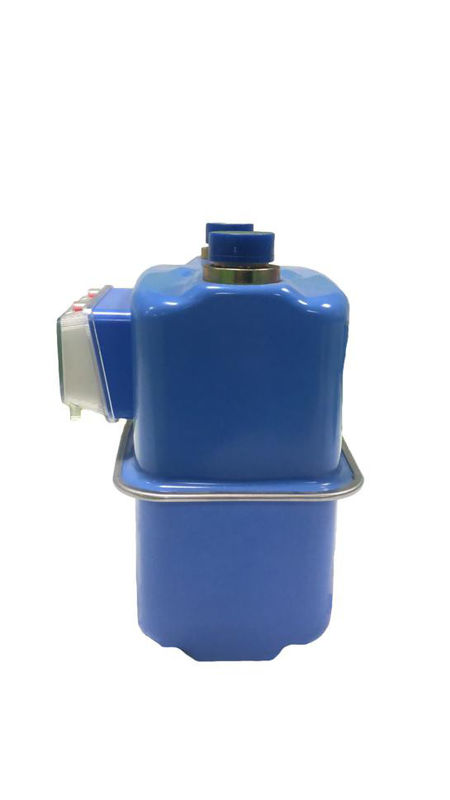

مقياس غاز ثنائي الغشاء من النوع المضغوط G1.6MS |G2.5MS | G4S
جودة بناء متينة ودقة عالية وأمان ومجموعة من التفاصيل التقنية المتقدمة تجعل من عداد الغاز الحاجز ATMOS ® أداة حلقة قياس متطورة. تتوفر عدادات تدفق الغاز الحاجز في طرز G1.6 و G2.5 و G4 هذا النوع يتميز الجهاز بخصائص دقة القياس العالية والقياس الثابت المستقر والعمر الطويل والموثوقية العالية.بسبب استخدام مواد عالية الجودة ، توفر عدادات الغاز الغشائية مقاومة للتآكل ومقاومة الأكسدة والمتانة. ومجموعة من التفاصيل التقنية المتقدمة تجعل من عداد الغاز الحاجز ATMOS ® أداة حلقة قياس متطورة. تتوفر عدادات تدفق الغاز الحاجز في طرز G1.6 و G2.5 و G4 ، هذا النوع من الأجهزة له خصائص قياس عالية الدقة ، والقياس الثابت المستقر ، والعمر الطويل والموثوقية العالية.نظرًا لاستخدام مواد عالية الجودة ، توفر عدادات الغاز الحاجز مقاومة للتآكل ومقاومة الأكسدة والمتانة.
يتكون عداد الغاز الغشائي بشكل أساسي من غرفة قياس وصمام منزلق وشاشة. يقسم الغشاء المطاطي غرفة القياس إلى جزأين متصلين بالتناوب مع مدخل الأنبوب بواسطة صمام منزلق ، ويشعر الغشاء بضغط الغاز ويتمدد ويتحرك في غرفة القياس ، بحيث يتم استنشاق الغاز الموجود في جزأين من غرفة القياس وتفريغه بالتناوب. تشكل الحركة المتناوبة للصمام المنزلق تدفقًا مستمرًا للغاز ، والذي ينتقل إلى الشاشة بواسطة آلية الربط إلى إظهار الحجم من خلال.
خصائص الأداء
1. معتمدة وفقًا لـ MID من NMi
2.مبيت فولاذي مطلي بمسحوق مجلفن لمقاومة التآكل القصوى
3.مقاومة للحريق (HTB) حتى 0.1 بار وفقًا للمواصفة EN1359
4- نظام متكامل لضبط منحنى الخطأ
5. استقرار طويل الأمد بسبب استخدام أغشية عالية الجودة
6. قابل للتعديل مع النابض
7-اختياري: مانع التدفق العكسي
8. مادة الإسكان: ألواح الصلب المجلفن أو الألمنيوم المصبوب
9- وسائط الغاز: الغاز الطبيعي ، غاز المدن ، الغاز الحيوي ، الغاز السائل ، غاز الميثان
البيانات الفنية Atmos ® G1.6s |G2.5S| G4S
| مقاس | G1.6 | G2.5 | ش 4 | |
| معدل التدفق الاسمي | 1.6 م 3 / ساعة | 2.5 م 3 / ساعة | 4 م 3 / ساعة | |
| معدل التدفق الأقصى | 2.5 م 3 / ساعة | 4 م 3 / ساعة | 6 م 3 / ساعة | |
| معدل التدفق الأدنى | 0.016 م 3 / ساعة | 0.025 م 3 / ساعة | 0.04 م 3 / ساعة | |
| الحجم الدوري | 1.2 ديسم 3 | 1.2 ديسم 3 | 1.2 ديسم 3 | |
| أقصى ضغط عمل | 0.5 بار | 0.5 بار | 0.5 بار | |
| فقدان الضغط | <200 باسكال | <200 باسكال | <200 باسكال | |
| القراءة القصوى | 99999.9998 | 99999.9998 | 99999.9998 | |
| القراءة الدنيا | 0.0002 | 0.0002 | 0.0002 | |
| درجة حرارة العمل | -20-55 | -20-55 | -20-55 | |
| درجة حرارة التخزين | -30-60 | -30-60 | -30-60 | |
| قيمة النبض | 0.01 م3/نبض | 0.01 م3/نبض | 0.01 م3/نبض | |
| فئة الدقة | فئة 1.5 | فئة 1.5 | فئة 1.5 | |
| وزن | 110/130 ملم | 1.8 كجم | 1.8 كجم | 1.8 كجم |
| 152.4 ملم | 2.0 كجم | 2.0 كجم | 2.0 كجم | |
|
الخطأ: Qmin ≦ Q ≦ 0.1Qmax 0.1Qmax ≦ Q ≦ Qmax |
± 3 | ± 3 | ± 3 | |
| ± 1.5 | ± 1.5 | ± 1.5 | ||
أبعاد عداد الغاز الحاجز أتموس ®G1.6s |G2.5S| G4S
| أ | 90 ± 0.50 مم | 110 ± 0.50 مم | 130 ± 0.50 مم | 152.4 ± 0.50 ملم | ||
| ج | 226 ملم | 218 ملم | ||||
| ب | M30 × 2-6 جم | G¾B | جي7/8ب | G1B | NPT¾ " | BS746 1 ' |
