مكان المنشأ:
مقاطعة هونان
اسم العلامة التجارية:
Stron
إصدار الشهادات:
STS
رقم الموديل:

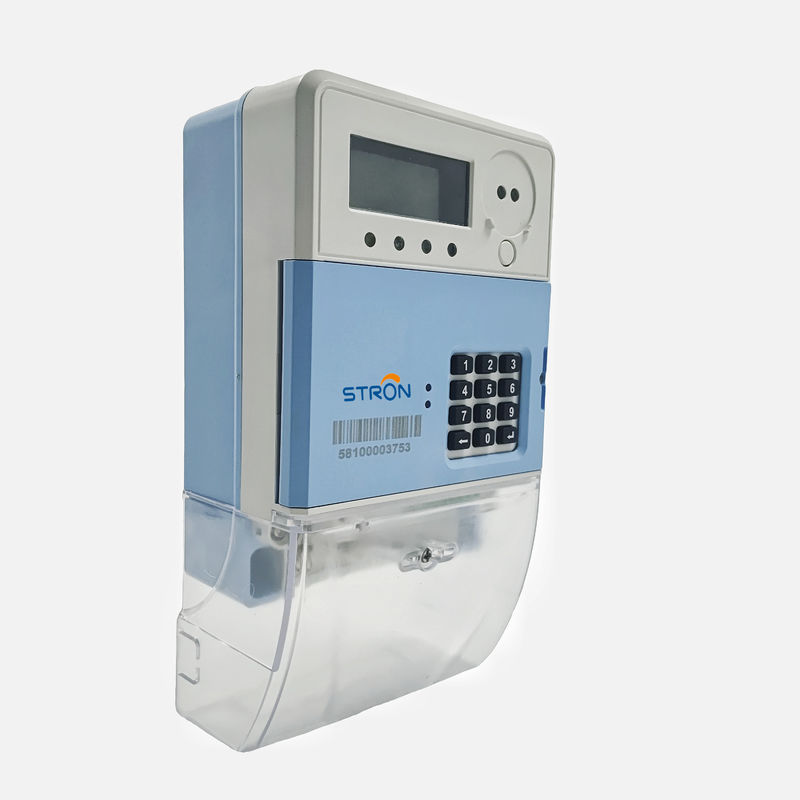

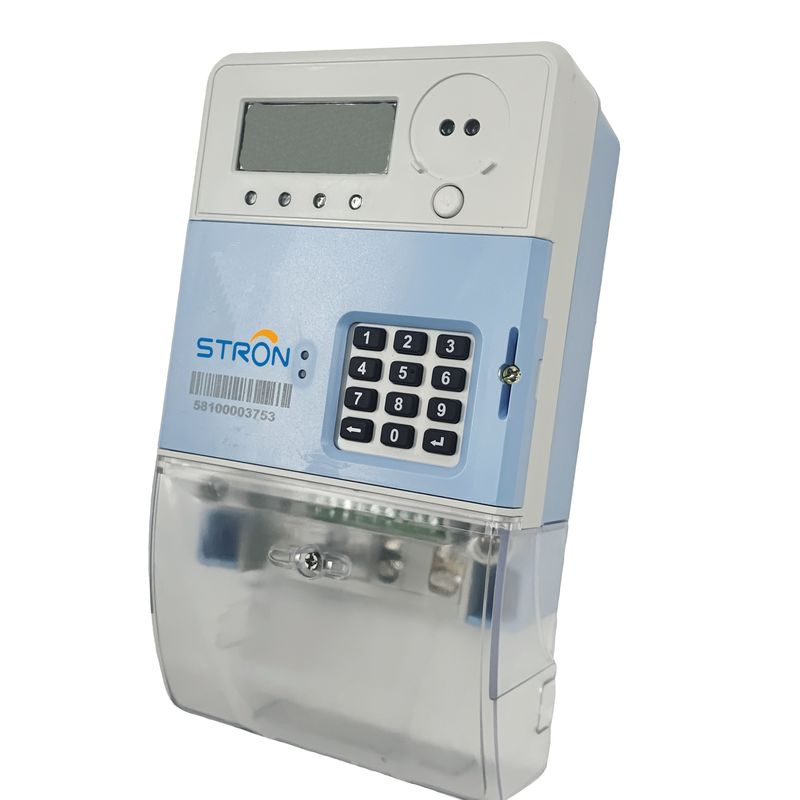

STE18-G
يستخدم STE18-G في مجموعة واسعة من تطبيقات القياس الذكية ، فهو يجمع بين أحدث تقنيات تشفير الأمان 3DES ووحدة الاتصالات المعيارية ، ويسمح العداد بتيار أساسي يبلغ 5 أمبير ، مع الحفاظ على الحد الأقصى للتيار 80 أمبير وتوسيع ميزات AMR / AMI. إنه تصميم مضغوط في إسكان قياسي BS8565 ، ويحافظ على مقاومة مناعية قوية للترددات الراديوية تبلغ 30 فولت / م وتصنيف IP54 ، مما يسمح له بالعمل في بيئات قاسية.
علاوة على ذلك ، ينتمي هذا المنتج إلى عداد الكهرباء المدفوع مسبقًا ، والذي يمكن أن يساعد المورد على إدارة استخدام المستخدم للكهرباء ومراقبة حالة عداد الكهرباء.من الملائم للموردين تحصيل رسوم الكهرباء ويقلل من حدوث تعثر المستخدمين رسوم الكهرباء: يمكن للمستخدمين استخدام الطاقة فقط إذا دفعوا مقدمًا مقابل مقدار الطاقة التي يحتاجون إليها وإدخال الرموز لإعادة الشحن
يمكن زيادة عدادات الكهرباء مباشرة باستخدام برنامج Stronpay للبيع ويمكن إضافتها عن بعد عبر وحدة LORA-RF و LORA-RF التي تتصل بنظام AMI. AMI هي بنية تحتية متقدمة للقياس.يتكون نظام AMI بشكل أساسي من Smart Meter ونظام ومعدات الاتصالات ونظام إدارة قاعدة بيانات العدادات ونظام إدارة قاعدة بيانات العدادات.
الخصائص الرئيسية
1. 20 رقمًا (مواصفة التحويل القياسية) تشفير STS
2. الكشف عن الطاقة العكسية الكبيرة (SRE)
3. منفذ متوافق مع IEC62056-21 يسمح باستجواب البيانات بسهولة
4. قطع الاتصال على الزائد ولا الائتمان
5. مصدر طاقة مزدوج يعمل على وضع الدفع المسبق والائتمان
6. حد تحميل قابل للبرمجة وإنذار ائتماني منخفض
7. الكشف عن أحداث العبث وتسجيلها مثل فتح الغطاء ، والعكس ، والحجب ، وما إلى ذلك.
8. سهولة الوصول إلى بيانات الاستهلاك السابقة لمدة 12 شهرًا وآخر 5 رموز تم إدخالها
فائدة المستخدم
1. سهولة الاتصال بوحدة واجهة المستخدم (UIU) لتطبيقات النوع المقسم
2. اتصال لاسلكي PLC / RF / GPRS مع خادم AMR / AMI متقدم
3. وقت الاستخدام (TOU) ، والتعريفات المتعددة ، والإجازات.
4. ميزات متقدمة للتحكم في الحمل وفصله
كيف يتم الشحن عن طريق نظام AMI؟كما هو موضح في الشكل أدناه:
1. يرسل عداد الكهرباء المعلومات إلى مركز البيانات عبر LORA-RF أو PLC ؛
2. يحتوي مركز البيانات على وحدات Lora-RF / PLC و GPRS ، والتي ستنقل المعلومات إلى AMI من خلال GPRS بعد تلقي المعلومات من عداد المياه.
3. يتلقى AMI المعلومات ، ويقوم بإعادة الشحن عن بعد ، ويقوم بإنشاء رمز إعادة الشحن ، ثم يتم إرساله إلى مركز البيانات عبر GPRS ؛
4. يستقبل مركز البيانات المعلومات ويرسلها إلى عداد الكهرباء عبر LORA-RF أو PLC.
الوظائف الأساسية
| وظيفة | تفاصيل |
| الدفع المسبق | معيار STS ، إعادة الشحن عن طريق إدخال رمز 20digits |
| إنذار انخفاض الائتمان | يمكن ضبط قيمة الإنذار عن طريق إدخال رمز مطابق |
| مفتاح الدفع المسبق والدفع الآجل | يمكن تحويل العداد إلى وضع الدفع المسبق أو وضع الدفع الآجل |
| وظيفة التحكم في الحمل | يمكن برمجة العداد لعتبة التحكم في الحمل ، إذا كانت الطاقة الحالية أكثر من العتبة.سيقطع العداد حمل المستخدم. |
| تسجيل الحدث | يمكن للمقياس تسجيل حدث العبث وحدث الغطاء المفتوح وحدث الشراء والرموز. |
| الاختبار الذاتي | يحتوي المقياس على وظيفة الاختبار الذاتي ، ويمكنه اختبار شاشات الكريستال السائل والترحيل وما إلى ذلك والإبلاغ عن النتائج مباشرة |
| مكافحة عبث | سيغلق العداد الصمام تلقائيًا بعد اكتشاف المجال المغناطيسي وحدث الغطاء المفتوح |
| تعرفة شروط الاستخدام | يمكن تعيين TOU Tariff عن طريق إدخال رمز مطابق |
| مجموعة السحب على المكشوف | يمكن تحصيل السحب على المكشوف للكهرباء يومًا بعد يوم أو شهرًا بعد شهر |
| تواصل | يتوفر العداد مع نظام AMI من خلال LORA RF أو Bluetooth 4.0 عند الطلب |
| استفسار عن المعلومات | يمكن للمستهلك التحقق من البيانات مثل الائتمان المتبقي وإجمالي المشتريات وإجمالي الائتمان عن طريق إدخال الرمز القصير |
| شاشات الكريستال السائل | |
المعلمات الكهربائية
| المعلمات الكهربائية: | عازلة | ||
| الجهد االكهربى | تفريغ الكهرباء الساكنة | ||
| الجهد الاسمي Un | 230 فولت | تفريغ الاتصال | 8 كيلو فولت |
| جهد محدود | 70٪ ~ 120٪ Un | تفريغ الهواء | 16 كيلو فولت |
| تكرر | المجالات الكهرومغناطيسية RF | ||
| التردد الاسمي fn | 50-60 هرتز | 27 ميجاهرتز إلى 500 ميجاهرتز بشكل نموذجي | 10 فولت / م |
| تفاوت | 5٪ | من 100 كيلو هرتز إلى 1 جيجا هرتز بشكل نموذجي | 30 فولت / م |
| تيار | اختبار انفجار سريع عابر | 4 كيلو فولت | |
| التيار الأساسي (Ib) | 5 أ | المتطلبات الميكانيكية | |
| أقصى تيار (إيماكس) | 80 أ | معدل حماية قذيفة متر | IP54 |
| البدء الحالي (Ist) | 20 مللي أمبير | تصنيف نظام العزل | فئة الحماية الثانية |
| ثابت الطاقة النشط | 1600imp / كيلوواط ساعة | الحد الأقصى لحجم الكابل | 8 ملم |
| دقة القياس | |||
| الطاقة النشطة لـ IEC62053‐21 | فئة 1.0 | ||
| حرج | |||
| دائرة الجهد | <2 واط <8 فولت أمبير | ||
| الدائرة الحالية | <1VA | ||
| نطاق درجة حرارة | |||
| متر العملية | -25 درجة إلى +70 درجة | ||
| تخزين | -40 إلى + 85 ℃ |
أبعاد العداد
