IEC62056-21 160V DCU Data Concentrator Unit الأجهزة الكهربائية المنزلية

وحدة تركيز البيانات الذكية (DCU) لقراءة العدادات الذكية والتحكم فيها عن بُعد عبر AMI

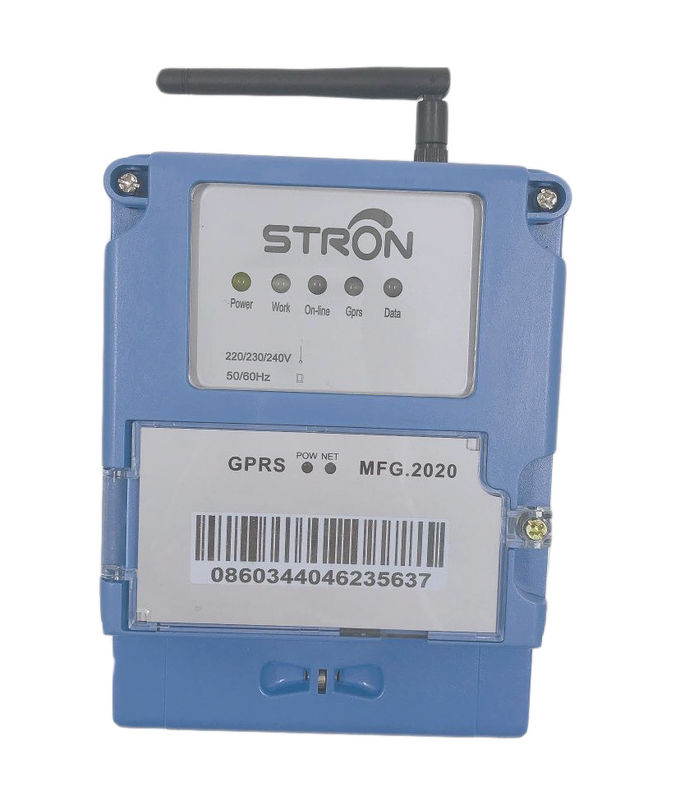

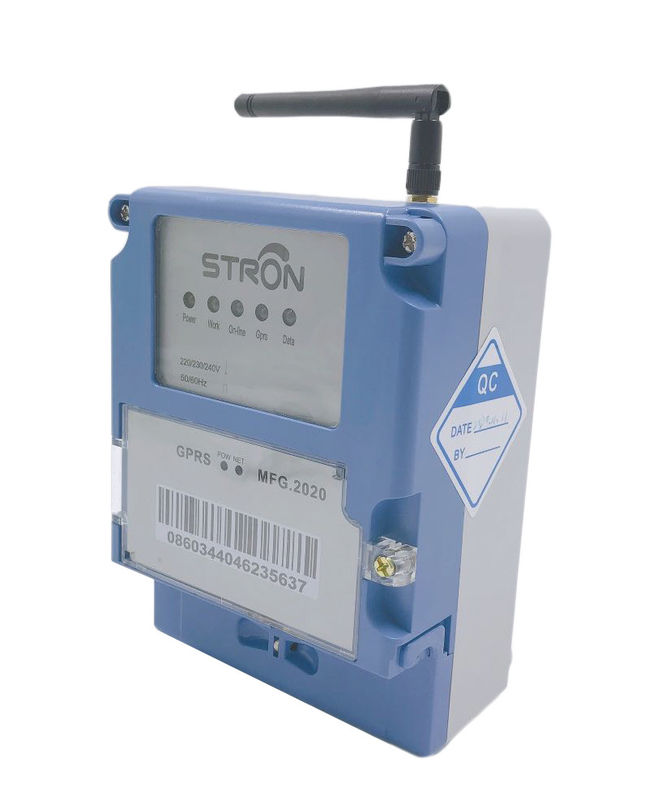

مكثف البيانات الذكي ST368 مخصص لتطبيق القياس الذكي ومصمم كبوابة بين أجهزة القياس ونظام AMR / AMI ، فهو ينشئ اتصالًا بطريقتين من نقاط القياس إلى نظام AMR / AMRI ، ويقوم بإعداد المهام ، وجمع البيانات ، ونقل البيانات وتخزين البيانات وإدارة العدادات وتنفيذ مهام معلومات GPRS وإدارة شبكة الترددات اللاسلكية.

يستخدم ST368 بكفاءة وسائط RS485 و RF-LORA للاتصال بالوصلة الهابطة إلى العدادات الذكية و GPRS و 3G و DSL والألياف الضوئية للاتصال بالوصلة الصاعدة.

الشهادات

✽ ISO 9001 ؛ISO 14001

✽ STS مصدق

الخصائص الرئيسية

1. متوافقة مع معيار STS

2. وصلة RS485 / RF-LORA للعدادات الذكية

3. اتصالات الوصلة الصاعدة GPRS / 3G / DSL مع نظام AMR / AMI الرأسي

4. يشمل جمع البيانات الاستهلاك الكلي / الاستهلاك اليومي والشهري

5. عداد المعلمة / الحالة / قراءة البيانات في الوقت الحقيقي

6. العبث بتسجيل الحدث وتحميله تلقائيًا

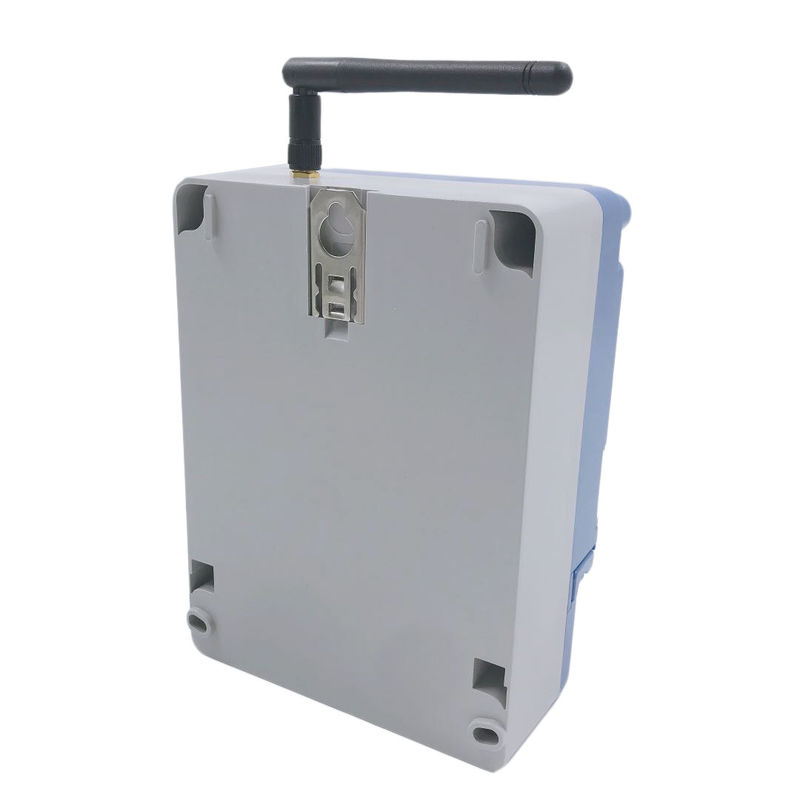

7. سهلة التركيب بسبب BS تصاعد

مالبعد ايتر

العوامل

تطبيق

يمكن أن يتواصل DCU مع نظام AMI عبر وحدة GPRS في الوصلة الصاعدة ، والتواصل مع العدادات الذكية مثل عداد الكهرباء وعداد المياه وعداد الغاز مع وحدة RF.

خذ عداد المياه على سبيل المثال: عداد المياه به وحدة RF مدمجة في الداخل ، DCU والحصول على بيانات العداد من وحدة RF ، ثم إرسالها إلى نظام AMI عبر وحدة GPRS ، ثم يمكن لنظام AMI قراءة العداد عن بعد.عندما نقوم بتشغيل وظيفة إعادة الشحن ، نقوم بإنشاء رمز إعادة الشحن مع نظام AMI ، ونقل الرمز إلى DCU عبر وحدة GPRS ، ثم يرسل DCU الرمز إلى عداد المياه.بعد تلقي الرصيد بواسطة عداد المياه ، نجحت عملية إعادة الشحن عن بُعد.

باستخدام وحدة التحكم المركزية (DCU) ، لا يمكن لنظام AMI فقط مراقبة بيانات عداد المياه الفردي المدفوع مسبقًا ، ولكن أيضًا مراقبة عداد المياه بالجملة المدفوع مسبقًا.لذلك يمكننا التأكد من صحة البيانات المنقولة إلى نظام AMI واكتشاف مكان تعطل أنابيب المياه.
