STS صندوق عداد مقاوم للتآكل مقاوم للماء ، صندوق عداد خارجي IP54

STS Standard Off-Network GPRS IP54 صندوق قياس الطاقة الشمسية الذكي مسبق الدفع المقاوم للماء

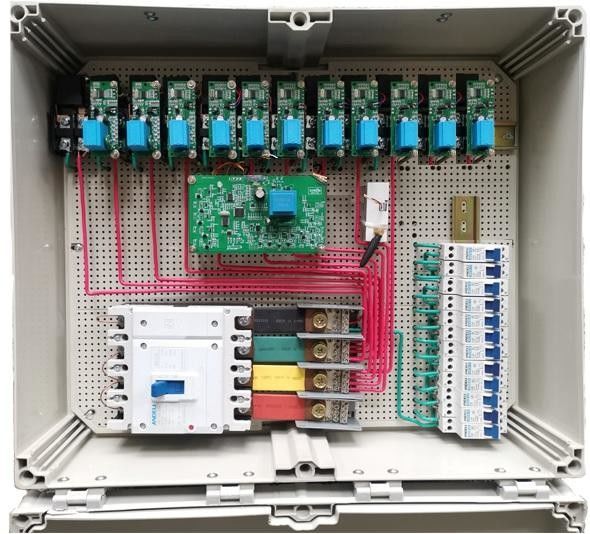

نموذج STB560-A Metering box (يشار إليه فيما يلي باسم M ‐ box) هو حل قياس متعدد الوظائف يتكون من صندوق ووحدة قياس وتحكم (MCU) ووحدة GPRS ووحدة LORA-RF ووحدة واجهة العميل (CIU).يمكن لكل M box الوصول إلى الخوادم البعيدة عبر GPRS ، بحيث يمكن للمسؤولين تشغيل M ‐ box وقراءة جميع معلومات استهلاك الطاقة الخاصة بالعدادات عن بُعد.

يتكون الصندوق M من غطاء PC (بولي كربونات) وقاعدة ABS ، مع أداء عزل موثوق به ، وقوة عالية ، ومقاومة جيدة للاشتعال ، ومقاومة للتآكل ، ومقاومة للشيخوخة ، وعمر يزيد عن 10 سنوات.يمكن استخدامه على نطاق واسع في بناء المساكن أو تحويل شبكات الطاقة المدنية ، مع ميزات مجموعات متعددة من وحدات القياس المختلفة ، والتركيب السهل ، وتوصيل الكابلات المخفية والتشغيل الآمن.

من خلال تشغيل M box وقراءة جميع معلومات استهلاك الطاقة للعدادات عن بُعد ، يمكن أن يساعد شركات المرافق على تحسين كفاءة إدارة شبكات الطاقة الخاصة بهم إلى حد كبير وتقليل تكلفة الإدارة.

بالنسبة للمستخدمين ، يمكن أن تحقق CIU المثبتة في منازلهم بيانات استهلاك الطاقة من M box عبر اتصال LORA-RF ، وعرضها للمستخدمين ، بحيث لا يكون من الملائم لهم قراءة البيانات فحسب ، بل يتجنبوا أيضًا اضطراب قياس الطاقة.وبالتالي ، يعد هذا حل صندوق قياس كامل يجمع بين قياس الطاقة واستخدامها وإدارتها.

المعلمات الكهربائية

التوافق المغناطيسي الكهربائي

البعد M-Box:

وظائف

1. القياس

وظيفة قياس الطاقة النشطة الإيجابية والاحتياطية.

2. الدفع المسبق

M-box قم بإيقاف تشغيل إمداد الحمولة عندما يتحول رصيد المستخدم إلى 0 ، يمكن للمستخدمين إعادة الشحن عن طريق إدخال 20digits TOKEN على CIU.

3. انخفاض الائتمان

يمكن ضبط قيمة الإنذار عن طريق إدخال رمز مطابق.

4. وظيفة التحكم في الحمل

يمكن برمجة M-Box لعتبة التحكم في الحمل ، إذا كانت الطاقة الحالية أكثر من العتبة.سيقطع العداد حمل المستخدم.

5. تسجيل الحدث

سوف يسجل M-Box إجمالي أوقات فتح الغطاء / حدث التيار العكسي / إيقاف التشغيل ووقت آخر 10 مرات من الحدث.

6. الاختبار الذاتي

يحتوي M-Box على وظيفة الاختبار الذاتي ، ويمكنه اختبار شاشة LCD والترحيل وما إلى ذلك والإبلاغ عن النتائج مباشرة.

7. تعريفة شروط الاستخدام:

يمكن تعيين TOU Tariff عن طريق إدخال رمز مطابق.

8. تحصيل السحب على المكشوف:

يمكن تحصيل السحب على المكشوف للكهرباء يومًا بعد يوم أو شهرًا بعد شهر.

9. الاستعلام عن المعلومات:

يمكن للمستهلك التحقق من البيانات مثل Credit Remain وإجمالي المشتريات وإجمالي الائتمان عن طريق إدخال الرمز القصير في CIU.

10. مكافحة العبث:

سيغلق العداد الصمام تلقائيًا بعد اكتشاف المجال المغناطيسي وحدث الغطاء المفتوح.

11. الاتصال:

①GPRS: يتوفر M-Box مع اتصال نظام AMI بخادم قاعدة البيانات من خلال وحدة GPRS

②LORA-RF: اتصال CIU مع M-box بواسطة LORA-RF.

التثبيت على القطب / الجدار

مجموعة كاملة من ملحقات التثبيت ، بما في ذلك القضبان الأفقية والعمودية والأطر ، معبأة بشكل مستقل عن الصندوق.كما هو موضح أعلاه ، الجزء 1 هو الحلقة ، والجزء 2 هو الشريط الأفقي والجزء 3 هو الشريط الرأسي ، بينما يمكن رؤية معلومات الحجم للشريط الأفقي والطوق في الصورة.

يجب اتباع الخطوات التالية أثناء عملية التثبيت على القطب الكهربائي:

✽ قم بتثبيت الشريط الرأسي والمسامير الخاصة بالقضيب الأفقي في المواضع المناسبة على الجانب الخلفي من صندوق العداد ، ثم قم بتثبيتها بالمسامير.

✽ قم بتثبيت الشريط الأفقي على البراغي.

✽ ثبت الطوق على العمود.

✽ ثبت الطوق بصندوق العداد باستخدام البراغي.

هناك وحدتان من القضيب العمودي ووحدتان من القضيب الأفقي ووحدتان من الأطواق للتركيب.

توصيل كابل الطاقة

تتركز كبلات الطاقة في الجزء السفلي من صندوق العداد ، ويتم إدخالها من خلال مثبتات الكابلات ، ومتصلة تحت مسامير أطراف الإدخال والمحطات المحايدة ومحطات الإخراج.يجب أن تكون كبلات الإدخال كبلات نحاسية لا تقل عن BV 50 مم 2 ، ويجب أن تكون كبلات الإخراج من الكابلات النحاسية لا تقل عن BV BV 16 مم 2.

يتم عرض تكوين أطراف الإدخال والمحطات المحايدة ومحطات الإخراج داخل صندوق العداد أدناه.

الأرقام التفصيلية لأعمدة التوصيل موضحة في البند 3.2.9 و 3.2.10 و 3.2.7.

مخطط الاتصال كما هو موضح أدناه:

تركيب وتوصيل CIU

CIU تعني وحدة واجهة العميل ، وهي الجهاز المثبت في منزل المستخدم ، باتباع مخطط الاتصال أدناه.طريقة توصيله مشابهة لاتصال العدادات.لا تقيس UIU الطاقة ، ولكنها تعرض فقط بيانات الطاقة المقاسة.لذا فإن خطوط الإخراج لمرحلة L و N من UIU ليست إلزامية لاستخدامها.

بعد تثبيت كبلات الطاقة الخاصة بوحدات CIU ، ستتصل CIU تلقائيًا بالصندوق M عن طريق وحدة LORA-RF.

ثلاثة حلول لإعادة شحن عداد المياه مسبقة الدفع

1. بواسطة Stronpay vending Software

➯ عبر نقطة بيع محلية أو وحدة بيع متنقلة محمولة

تشغيل برامج البيع

1. نظام بيع تسجيل الدخول

2. تسجيل رقم العداد

3. تسجيل معلومات العميل

4. تحديد السعر

5. افتح حساب

6. عدادات البيع والشحن

7. احصل على الرمز

8. إدخال رمز للمتر مع لوحة المفاتيح

9. إعادة الشحن بنجاح

2. من خلال منصة الطرف الثالث أو الدفع المحلي عبر الهاتف المحمول مع API

➪ عبر الهاتف المحمول

API: واجهة برنامج التطبيق ، وهي الاتفاقية التي تربط تطبيق الطرف الثالث وبرنامج البيع Stronpay الخاص بنا.

3. بواسطة نظام AMI

➪ أعد الشحن عن بعد عبر وحدة LORA-RF و GPRS

كيف يتم الشحن عن طريق نظام AMI؟
