مكان المنشأ:
الصين
اسم العلامة التجارية:
Stron
إصدار الشهادات:
IEC
رقم الموديل:
STJ7-PG

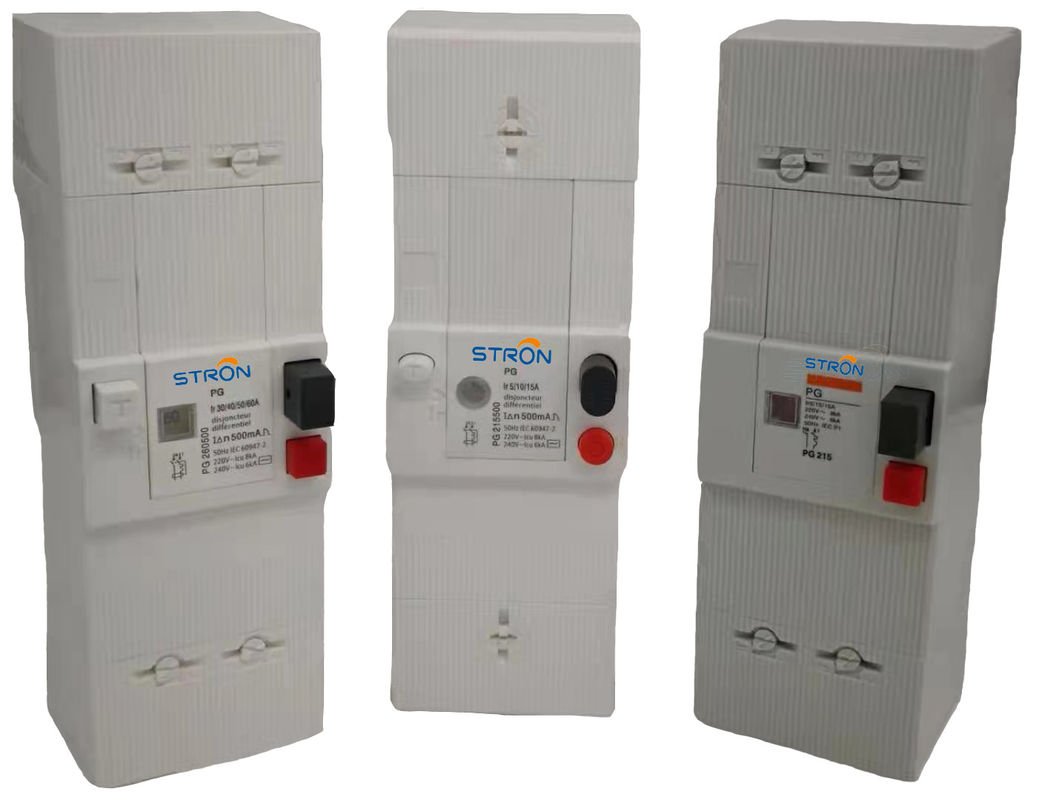

سلك نحاسي سميك مادة مبيت اختيارية عملية سهلة قواطع دوائر
يشير قاطع الدائرة إلى القدرة على إغلاق التيار وحمله وإيقافه في ظل ظروف الدائرة العادية ويمكنه إغلاق التيار وحمله وإيقافه في ظل ظروف دائرة غير طبيعية خلال فترة زمنية محددة.تنقسم قواطع الدائرة إلى قواطع دوائر عالية الجهد وقواطع دوائر منخفضة الجهد حسب مجال استخدامها.التمييز بين الجهد العالي والمنخفض غامض إلى حد ما.بشكل عام ، تسمى الأجهزة التي تزيد عن 3 كيلوفولت بالأجهزة الكهربائية ذات الجهد العالي.

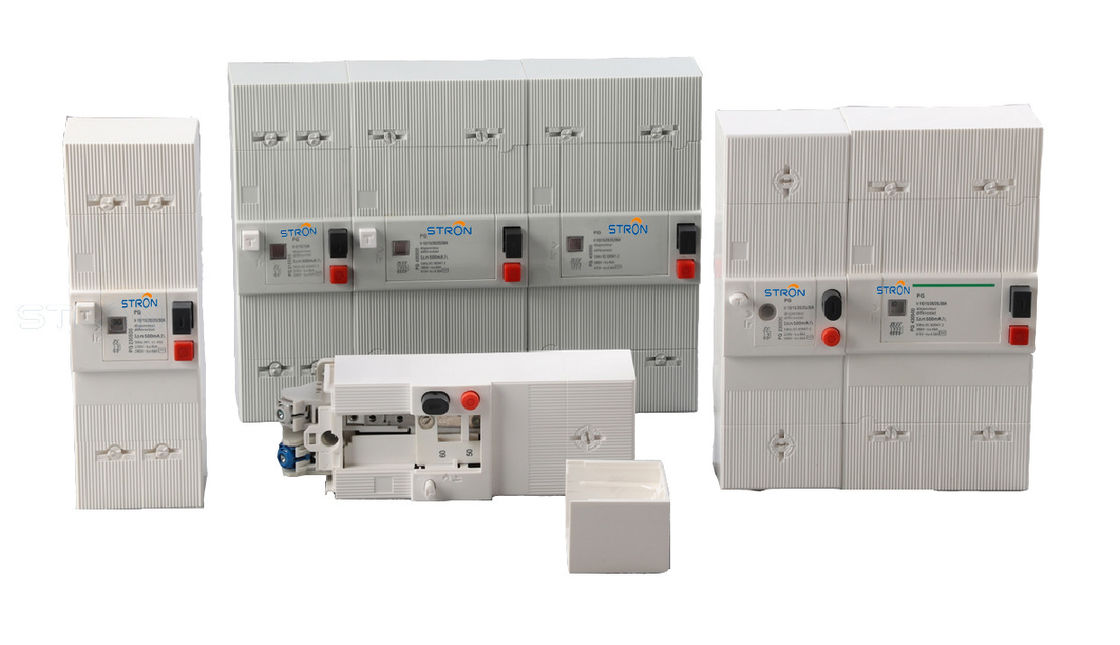

نطاق قواطع الدائرة PG ، من 5 إلى 60 أمبير ، (1 ف + ن) أو (3 ف + ن) ، مع أو بدون حماية تسرب الأرض (300 مللي أمبير -500 مللي أمبير أو 650 مللي أمبير) ، يقدم المنتج المناسب لكل نوع من أنواع التركيب.
مبادئ العمل
1. اتصالات الخدمة هي الواجهة بين الأداة وعميل المستخدم النهائي ؛
2. يقومون بتوصيل التركيبات الكهربائية للعميل بشبكة التوزيع الكهربائي.
فوائد
■ منتج منخفض التكلفة ومناسب لتوصيلات الخدمة التقليدية.
■ نظام تصنيف متعدد.
■ عدة مستويات من الحساسية لتسرب الأرض.
■ يتوافق مع المعيار الفرنسي NFC 61450.
عملية سهلة
■ العملية في جميع المواقف
K ON / OFF التحكم عن طريق زر ضغط ، ملاحظة معدلة بسهولة
■ أغطية أطراف التوصيل القابلة للإغلاق
■ مسامير الطرفية المقيدة
■ حواجز دوارة
■ كبلات نحاسية حتى 35 مم 2
تحديد محايد باللون الأزرق
حماية
■ التعويض الحراري
■ لا تتأثر إعدادات العمود بدرجة الحرارة المحيطة.
■ الجهاز الحالي المتبقي
■ نظام موثوق للغاية وذاتي الطاقة
■ محصن ضد الجهد الزائد من أصل جوي
■ مصدر طاقة غير منقطع لمزيد من الراحة.
■ منع الجهد الزائد
■ تم تصميم العمود المحايد ليغلق أولاً ويفتح أخيرًا للحفاظ على إمكانات ثابتة.
معلمات قواطع الدائرة
| رحلة تسرب الأرض | 300 مللي أمبير ، 500 مللي أمبير أو 650 مللي أمبير ، تعمل بالطاقة الذاتية | المقاومة للتآكل | 8 أيام في غرفة رطبة (دورة CCTU4) |
| مقاومة العزل | > 2 MQ | منحنى الرحلة | اكتب ج |
| وقت قطع التسرب الأرضي | <0.2 ثانية لمدة 1 لتر | قوة عازلة | 2 كيلو فولت تيار متردد لمدة 1 دقيقة |
| <0،1 ثانية لمدة 2 lAn | 4 كيلو فولت بين الأعمدة والشاسيه | ||
| درجة حرارة التشغيل | - 5 - + 55 ℃ | حماية | IP40 |
| هبوط الضغط | 1 قطب + محايد <0.9 فولت |
|
البعد قاطع الدائرة
