Place of Origin:
China
اسم العلامة التجارية:
Stron
إصدار الشهادات:
IS09001; IS014001; IEC62052-11; IEC62053-21;
Model Number:
STE18-D
1. تقديم المنتجات
يستخدم عداد الطاقة الحديدية الواحدة في معدل الطاقة الكهربائية للشبكة منخفضة الضغط ، ويمكن قياس الكهرباء ، والتيار الكهربائي ، والطاقة وغيرها في نفس الوقت ، ولها وظيفة الاتصالات 433RF ، وظيفة تقسيم المدى البعيد ، سهلة الاستخدام للمراقبة الكهربائية ، والتحكم في التجميع والقطع الكهربائي عن بعد. يمكن تثبيتها بمرونة داخل صندوق التوزيع ، لتحقيق قياس الطاقة الكهربائية للمناطق المختلفة والحمولات المختلفة.
المنتجات تتوافق مع متطلبات تصميم IEC62053-21/23 الدولية و IEC62055-31 الدولية من رقاقة قياس خاصة ، أجهزة عنصر رئيسية للعلامة التجارية الدولية ، من الداخل إلى الخارج ، جميع الجهات تضمن قياس المنتجات بدقة عالية ، تطبيق عالية من الموثوقية. جميع المنتجات مصنوعة وفقًا لمعايير IS09001 و ISO14001 ، تضمن موثوقية المنتج ، واستقراره ، وبالتالي تمديد عمر استخدام المنتج.
2. 规格参数
2.1 عنصر الكهرباء
| طراز المنتج | STD18-B |
| الضغط الكهربائي المحدد | 230 فولت |
| نطاق الضغط الكهربائي | 70%~120% |
| التردد | 50 هرتز |
| 额定电流 (Ib) | 5A |
| أقصى تيار كهربائي (Imax) | 80A |
| 起动电流 (إست) | 20mA |
| 脉冲常数 | 1000imp/kWh |
| دقة القياس | الدرجة الأولى0 |
| استهلاك الكهرباء الكهربائية | < 2W < 8VA |
| استهلاك الكهرباء | < 1VA |
| درجة حرارة العمل | -25 درجة مئوية -70 درجة مئوية |
| درجة الحرارة المخزنة | -40°C-85°C |
| 通讯 | 433RF |
| حجم الشكل | 143.5 ملم × 53 ملم × 96.5 ملم |
| الوزن | 383.5 غرام |
| 防尘防水等级 | IP54 |
| ضغط البطارية | 3.3 فولت |
| 休眠電流 | 0.2mA |
2.2 التوافق الكهرومغناطيسي
| 交流绝缘强度 | 4 كيلو فولت / 50 هرتز تحمل 1 دقيقة | |
| 脉冲电压1.2/50 US 市电连接 | 8كيلو فولت | |
| 静电放电 | إطلاق الكهرباء | 8كيلو فولت |
| 空气放电 | 16كيلو فولت | |
| تردد الاتصال | 27 ميغاهرتز-500 ميغاهرتز | 10 فولت/م |
| 100 كيلو هرتز إلى 1 غيغاهرتز | 30 فولت/م | |
| اختبار النبض السريع اللحظي | 4كيلو فولت | |
| 保护级别 | الفئة الثانية | |

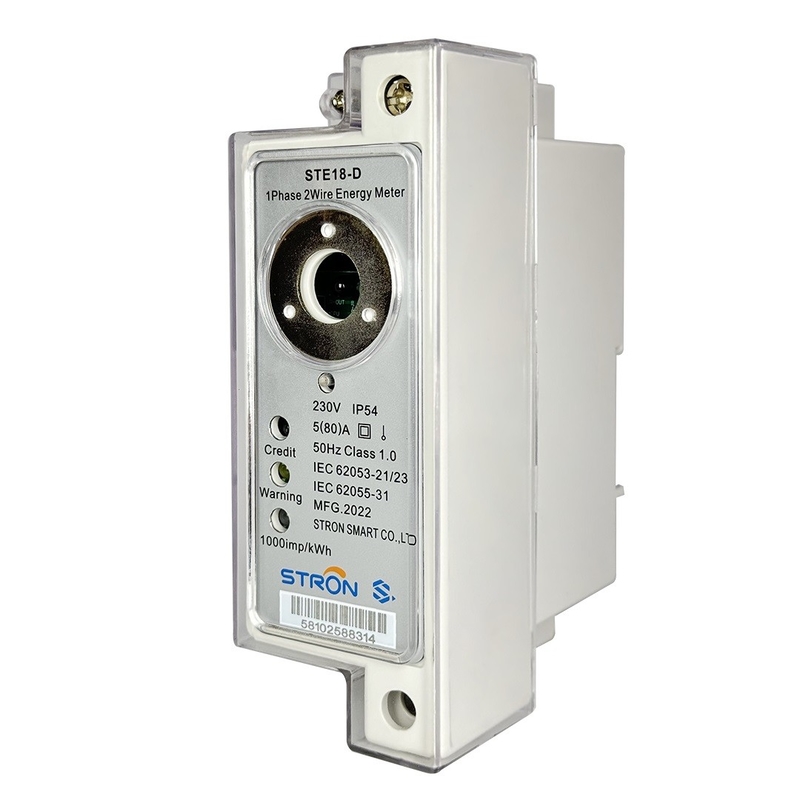

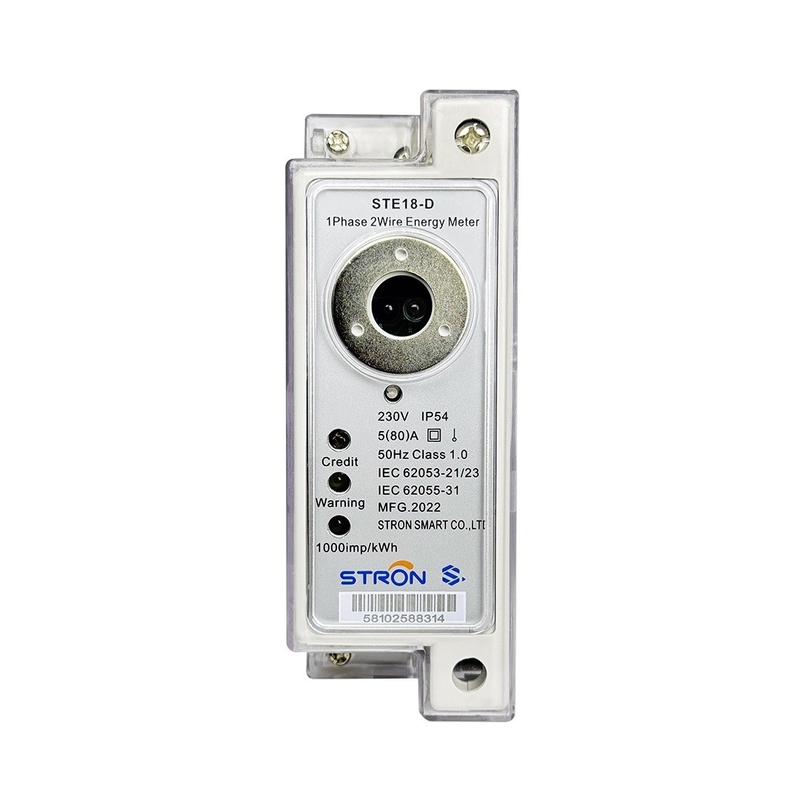

3. مظهر خارجي
1 مصباح إشارة LED:
· مصباح إشارة LED ✓ ✓ ✓ ✓ ✓ ✓
· مصباح إشارة LED إشارة إشارة إشارة إشارة للضوء الأصفر
· مصباح إشارة LED 1000imp / kWh لضوء النبض المعدل ، عندما يتم توصيل الساعة بعد الحمل العادي ، سيبدأ هذا المصباح في إضاءة الضوء الأزرق ، كل لمحة 1000 مرة لـ 1 درجة كهرباء.
غطاء الحماية الشفاف لفتح مفتاح الكهرباء: عندما يتم فتح مفتاح الكهرباء ، يكون المفتاح في حالة إغلاق الكهرباء.
3表号:为电表的ID,起到识别电表的作用.
4 حجم المنتج
|
· حجم:143.5 ملم × 53 ملم × 96.5 ملم
طريقة التثبيت: 35 ملم قياسي
|
5. 电气接线 (الكهرباء)
接线端子:
·1端子为火线进端،
·2端子为火线出口،
·3端子为零线进出端؛
·5,6端子 لجهاز النبض.
6. وظيفة
6.1 தொலை程通讯:

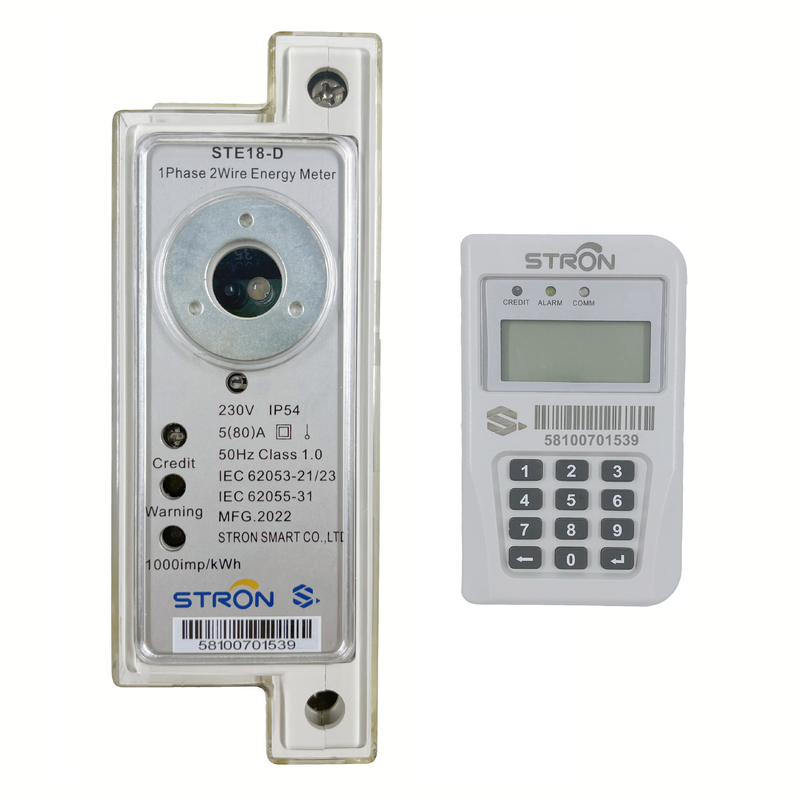

· أجهزة التحكم بالقطارات الفردية تدعم أجهزة التحكم اللاسلكي الراديوية، باستخدام وحدة التحكم اللاسلكي، مسافة الاتصال 500M؛ باستخدام وحدة التحكم اللاسلكي، مسافة الاتصال يمكن أن تصل إلى 1000M.
يمكن للوحدة التحكم عن بعد، وتشغيل الشحن، والسرقة الكهربائية، والإئتمان النظيف.
· الساعة الكهربائية هي ساعة الكهرباء المحددة في معيار ستس، والتي تتطلب إدخال 20 نقطة من المستخدمين.
6.2 حماية من السرقة:
عندما يتم فتح غطاء الحماية الشفاف، يُشعل مفتاح السرقة الكهربائية، ويقطع العداد الكهربائي ويقوم بإبلاغ الإنذار، ويقوم بإضاءة الإشارة الكهربائية، ويقوم بوظيفة الحماية الكهربائية.
6.3 إعدادات العلامات:
الواجهة الخارجية للاتصالات الحمراء، يمكن للمستخدمين استخدام هذه الواجهة لتحديد معايير خاصة.
6.4 إشعارات إشعاعات:
عندما تكون بقية الساعة غير كافية، يغير المصباح إلى الأحمر، عندما تكون بقية الساعة صفر، يضيء المصباح.
7. 显示
8. بيان التشغيل
单相导轨表出厂时已经售电10kwh،处在余额充足،处在盗电状态.
客户使用时,需要先将电能表安装好后再次上电,等待电能表正常工作后使用配套的CIU输入一段20位清窃电حالة العمل العاديةثم يستطيع العملاء بيع الكهرباء بشكل طبيعي
